紙杯檢測系統適用于檢測儀設備和制杯機，本產品在MVS和十余年紙杯檢測應用經驗的的基礎上，采用智能化識別、學習和圖像處理的方式，提供智能分割、參數設定、故障判斷、調試輔助等多項功能。該系統采用視覺控制器HK-V6500N，將圖像處理與光源相機控制融為一體，而實現視覺處理與光源相機控制有效融合，節約成本；同時也為用戶提供良好的視覺圖像采集解決方案。具有集成度高、操作簡便、設置靈活、穩定可靠等特點。
一、主要功能：紙杯口部、紙杯底部缺陷檢測、污漬檢測，檢測結果IO信號輸出。
功能：紙杯口部、紙杯底部缺陷檢測、污漬檢測，檢測結果IO信號輸出。

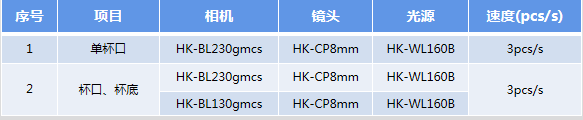

配置及性能
二、主要功能：紙杯外側壁缺陷檢測、污漬檢測，檢測結果IO信號輸出。
功能：紙杯外側壁缺陷檢測、污漬檢測，檢測結果IO信號輸出。
|
三、紙杯口部、底部軟件檢測界面
|
|

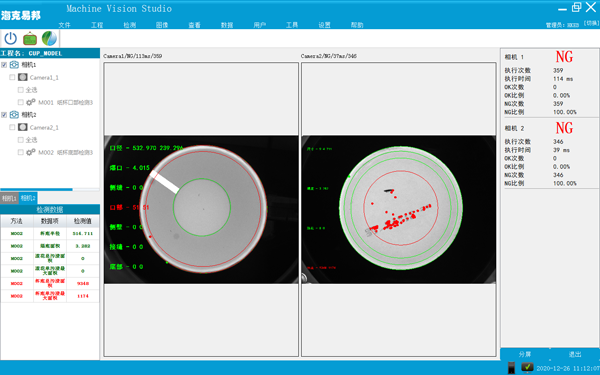

 杯口杯底檢測界面 |

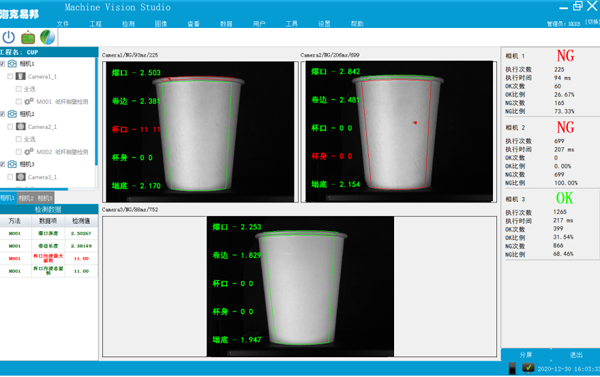

 杯壁外側檢測界面 |
1、圖像模板調試，智能提示是否達標；
2、自動識別檢測區域，圖像自動分割設置；
3、可定義檢測指標等級，用戶只需選擇檢測等級。
紙杯五相機檢測：

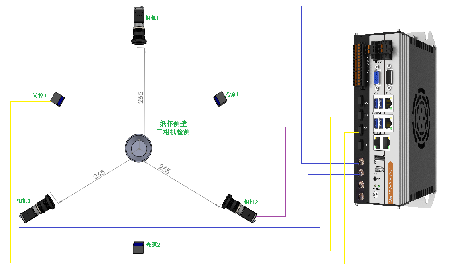

本產品集成紙杯口部、底部、外壁三大功能，采用5個相機，紙杯口部1個相機檢測，底部1個相機檢測，外壁3個相機夾角120°分布檢測，對紙杯進行全方位檢測。

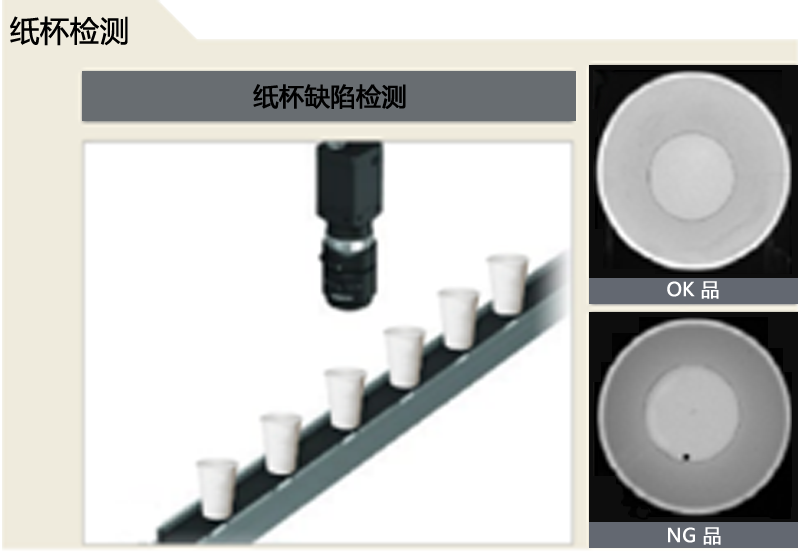

設備運行圖
軟件系統：
該檢測系統使用MVS1.6版本，MVS智能機器視覺系統是海克易邦獨立自主開發的機器視覺產品。該產品集軟件和硬件于一體，為客戶提供最優的機器視覺解決方案。具有集成度高、功能豐富、穩定可靠等特點，適用于缺陷檢測、尺寸測量、定位引導、字符識別、平整度檢測等機器視覺檢測領域。
MVS1.6機器視覺檢測系統優勢：
1. MVS檢測方法和插件算法集成度高
尺寸測量、缺陷檢測、定位引導、識別、3D測量、預處理，定制類�！�
2. MVS功能豐富和操作簡單
相機模塊、檢測模塊、各種通信模塊、圖片數據保存于查詢、日志與異常處理、支持二次開發。
3. MVS穩定可靠，經過各種疲勞長期測試工作穩定
經過各種疲勞長期測試工作穩定，且有富士康蘋果產線大型項目產線應用驗證， 穩定、可靠。
|
